一分钟知道中心传动刮泥机之常识
编辑:潍坊汇晟环保设备有限公司   时间:2020-08-12

  一、构造:

  中心传动刮泥机主要由以下几部份构成:驱动装置、工作桥、主刮泥装置、辅助刮装置、中心转盘、撇渣装置、溢流堰板、挡渣板、集电装置等。

  二、工作原理:

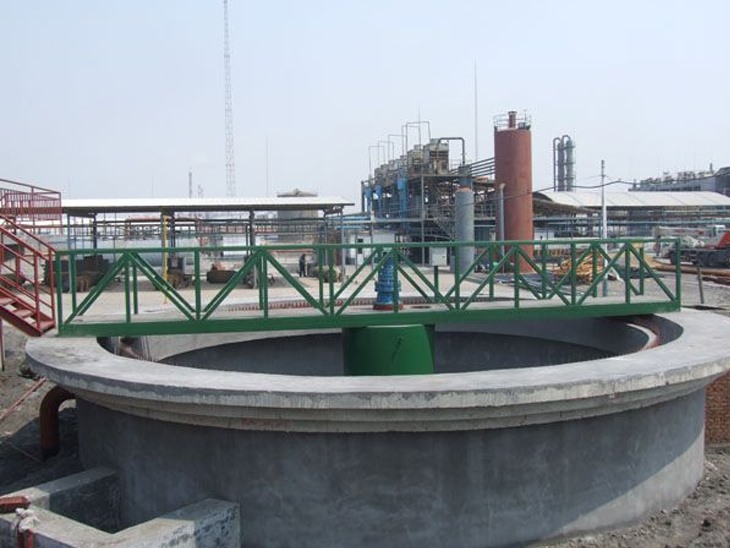

  刮泥机一股安装在横跨沉淀池的固定平台上,运行时工作桥围绕刮泥机中心旋转。刮泥机在驱动装置的作用下围绕沉淀池中心转动,污水经沉淀池中心流筒均流至四周。原水经过沉淀,池底的污泥通过刮板汇集于中央集泥槽内,末后从排泥管中排岀,处理后的上清液从溢流板流出。液面浮渣一般集中在浮渣刮板与浮渣挡板间,当工作桥经过浮在液面的浮渣排出筒吋时,撇渣装置将浮渣排出池外。

  三、用途:

  中心传动刮泥机主用于水厂、污水处理厂排出污泥与撇除池面的浮渣。

  四、设计的革新地方:

  驱动方式的革新。一般的驱动方式有两种:一种是立式三级摆线针轮减速机直联传动,另一种卧式二级摆线针轮减速器,链传动与立式涡轮减速器的组合形式。

  本设计的驱动方式采用了立式二级摆线针轮减速机直联传动。它比前面两种经济实用,简单直接多了,它只设计一个与回转支承啮合并满足传动要求的小齿轮,紧固在减速器输出轴端。

  五、刮泥机安装工艺流程:

  设备配件的清点刮泥机桥架组对驱动装置安装丶上下部框架组对焊接丶上下部桥架组装丶底下刮板及升降装置安装撇查装置安装导向轮安装丶电机安装)车档及启动针、清扫刷安装,调试。

  六、安装流程的质量控制点为:

  中心传动刮泥机水平度、刮泥机中心与池子中心的同心度、桥架跨度、桥架上拱度、行走车轮安装的尺寸、车档装置安装高度、池底刮板安装高度、渣装置安装高度等。
