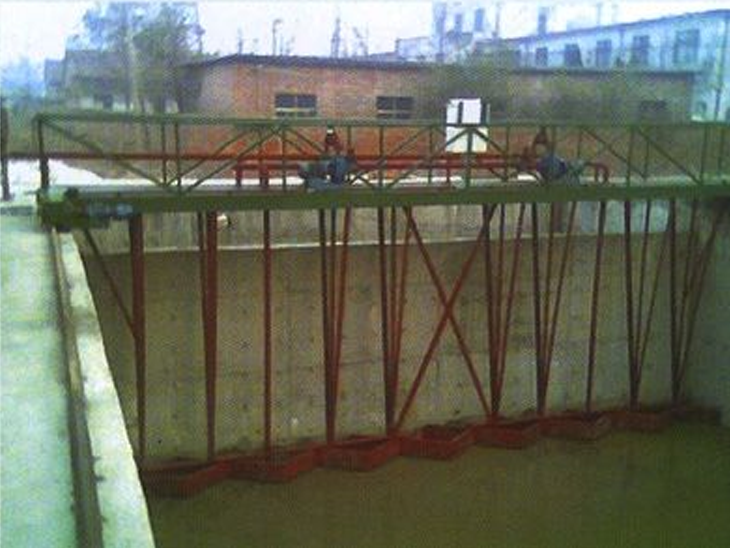

桁车式刮泥机桁车偏差监测装置的应用
编辑:潍坊汇晟环保设备有限公司   时间:2021-10-14

  桁车式刮泥机上应用桁车偏差监测装置,可通过接近开关及时监测履带轮和履带爬升的偏差,并通过控制电路报警和停止,方便操作人员对履带或履带轮进行调整和维修,防范因跑偏或爬轨引起的轨道轮磨损甚至脱轨。

  该监测装置包括接近开关和与之连接的控制电路,其中:接近开关安装在虹吸排泥车的履带轮上;控制电路与虹吸排泥车的驱动机构相连。当履带轮偏离或爬升履带时,接近开关实时监测履带轮和履带之间距离的变化,然后向控制电路发送信号。控制电路启动警报以提醒操作员。同时,控制电路发出停止信号,控制自卸车停止行走。停车后便于操作人员及时调整和维修,可防范履带轮磨损或排泥车因连续行走而脱轨。

  为了节约和控制桁车式刮泥机的成本,其接近开关可分为两组,分别安装在虹吸挖泥船的两个前履带轮或两个后履带轮上,两组接近开关通过控制电路连接。

  为提高偏差监测的准确性,上述接近开关也可设置为四组,分别安装在吸虫排泥车的两个前履带轮和两个后履带轮上,即,前后履带轮上分别安装有一组接近开关,相应地设置有两条控制电路,其中一条与位于两个前履带轮上的两组接近开关相连,另一个控制电路相应地连接到位于后履带轮上的两组接近开关。挖泥船向前移动时,两个前履带轮上的偏差控制装置作为驱动轮启动;桁车式刮泥机倒车时,两个后履带轮上的偏差装置作为驱动轮启动;驱动轮偏差率大,因此驱动轮偏差监测越准确。另外两个控制电路集成在同一电路板上,以增加偏差监测装置结构的紧凑性。
