浅谈中心传动刮泥机的各结构形式
编辑:潍坊汇晟环保设备有限公司   时间:2022-04-08

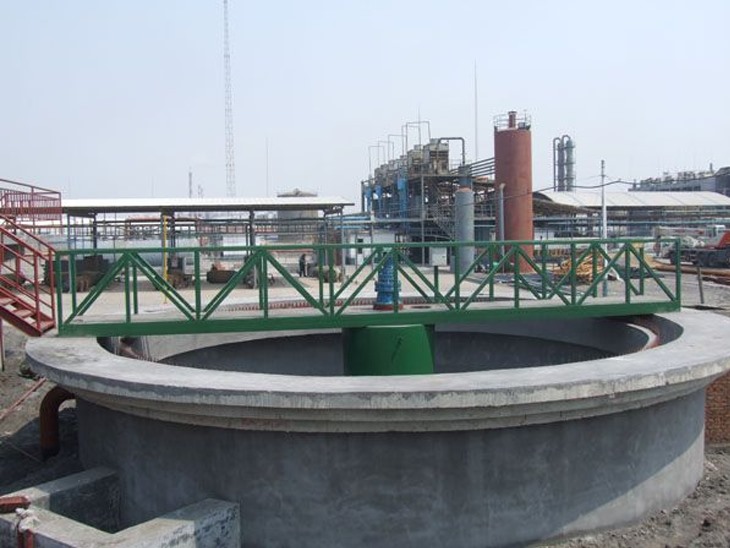

  悬挂式中央传动浓浆刮泥机由中央传动装置、传动轴、刮泥臂、刮泥机、浓浆板、水下轴承、泥斗刮泥机等部件组成。设备的水上部分由碳钢制成,水下部分由SS304制成。

  (1)传动轴:传动轴材质为无缝钢管,上法兰与中央传动减速器输出轴用螺栓连接,下轴头与下轴承座匹配,传动轴能承受集中刮泥机的较大刮泥力矩;为避免斜板沉淀区污水短路,在传动轴穿过斜板沉淀区的部分设置不锈钢隔离套。隔离套下部用螺栓以井座形式固定在混凝土斜板支撑梁上。隔离套管的高度至少比水池中的水位高100mm,材料为不锈钢。

  (2)驱动装置:驱动装置安装在混凝土桥上。减速器驱动回转轴承,刮泥臂和刮泥板通过中心转轴驱动旋转。驱动电机适合户外使用。三相380V50HzF级隔缘,防护等级IP55;减速器采用sew品牌。传动减速装置齿轮箱齿轮设计符合ISO标准,使用系数>2.0,齿轮材料为合金钢,齿面硬度hrc58~62,轴承基本额定寿命(B10)不低于10万小时,并设有过载保护。

  (3)刮板组合:刮板采用多个平行排列的线性刮板。数量和长度满足刮泥连续性要求。从池中心到外围均匀布置,能较好地将污泥刮入污泥桶。刮泥机与罐底平行,可调整与罐底的距离。刮泥机下边缘装有可更换的橡胶刮泥机,其强度足够且不变形;刮板组合采用分段与刮板臂下弦连接形式。刮板与下弦呈45°布置,相邻两刮板重叠大于200mm;刮板组合中的支架由角钢焊接成框架形式,支架的上下部分分别与下弦杆和橡胶刮板用螺栓连接;直接作用于池底刮泥的刮板采用丁腈橡胶。橡胶刮板具有垂直调整20~30mm距离的功能,便于安装和调整。

  (4)刮臂:刮臂由上弦杆、下弦杆和拉杆组成,拉杆对称布置在传动轴上。所有部件均由不锈钢SS304制成。刮臂上弦杆水平,下弦杆平行于池底坡度。刮板臂通过法兰与传动轴连接。刮板臂能够承受较大的刮板扭矩而不变形;由于刮泥臂与支架和刮泥板铰接,当污泥收集较厚或停机时间较长时,污泥变硬。刮泥机启动时,刮泥臂会自动抬起,刮泥机会逐层刮泥,以保护设备不受损坏,防范污泥积聚在罐底。

  (5)泥斗刮板及冲洗装置:在传动轴下端设有泥斗刮板,用于将沉积在泥斗内的污泥进行疏松;设备主体的使用寿命超过20年。

  (6)浓浆板:浓浆板高度符合水深要求。它由角钢或圆管制成。角钢规格不小于l50x50x5mm。采用圆管时,管径不小于dn40mm,壁厚不小于2mm;浆板与刮板臂上下弦用管箍连接,间距约300~400mm,浓缩浆板下部与刮板臂下弦平齐。
