桁车式刮泥机设备与操作维修
编辑:潍坊汇晟环保设备有限公司   时间:2019-01-26

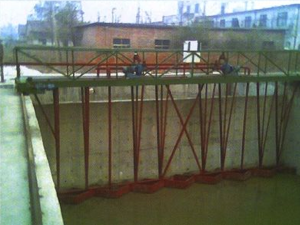

桁车式刮泥机设备与操作维修

 桁车式刮泥机设备结构

(1)刮泥机主梁

    刮泥机桁架主梁一般采用A3(热镀锌防腐工艺)或不锈钢方管焊接而成,具有强度和刚度,保护系数高,能使5年内不锈钢的腐蚀。上部铺钢格栅走道板。端梁与槽钢焊接。端梁与主梁用螺栓固定。端梁下部装有驱动装置、驱动轮、从动轮主轴和轴承。

(2)驱动装置

    对于双侧驱动结构(中间驱动不到4米),端梁上安装减速器+行走钢轮。具有运行平稳、低的能耗、噪音低、维护方便等特点。它能在多种工况下传递所需的功率和扭矩。

(3)真空系统

    桁车式刮泥机真空系统由真空泵、气水分离器、电极真空计、破坏虹吸电磁阀的水封箱等组成,设置在出泥口工作桥上,便于操作和观察。

(4)刮泥机系统

    刮刀均匀布置在池底,固定在不锈钢框架上。吸入管的一端伸入池底,与吸入喷嘴的吸入口连接。另一端与排泥干管连接。排泥干管延伸至桥一端排泥槽内的水封箱。桥端排泥管上部与虹吸系统连接。

(5)刮刀

    刮刀采用不锈钢菱形刮刀,与吸入管轴线成45度。桁架式虹吸管运行时,吸入口与吸入口之间的污泥堆积到吸入口,使污泥排放均匀。

(6)与刮泥机配套的轨道两端设有行程限位装置。

    桁车式刮泥机的四个轮子同时在轨道上运行。车轮与轨道紧密啮合,无啃轨、爬轨现象。行走限位装置(行走开关)安装在行走轨道的两端,起到行走逆转的作用。行驶平稳,噪音低。

桁车式刮泥机的操作

1.检查

a.检查电源是否切断;

b.向喷油孔注入润滑油。

c.检查车轮是否在轨道上;

2.启动

    a.关闭电源后,先打开主机。

    b.注意主机的运转和吸嘴的吸入。

桁车式刮泥机的维护与维修

    1.将油注入主电机喷油孔,每月检查一回,每半年变换一回。

    2.将24-2钙基润滑脂注入轴承座喷油孔,每月润滑一回,每半年变换一回。

    3.每月检查一回联轴器,看螺栓是否松动。

    4.电缆和钢丝绳应定期润滑,以防生锈。
