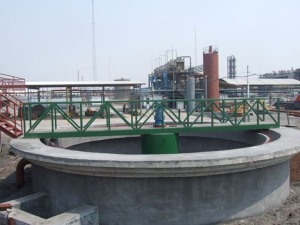

中心传动刮泥机各部件的安装方法
编辑:潍坊汇晟环保设备有限公司   时间:2019-06-13

  1、支柱安装

  在中心传动刮泥机池底预留孔内放置主柱底部8颗预埋螺栓,二次灌浆后,将其抹平并安装,应保持主柱的顶部水平,调平前不得再进行安装。

  2、中间泥罐、转笼的安装

  根据安装方案设置六个锚栓,将中间泥浆罐底圈和罐身依次挂入主柱,座圈固定孔与预埋锚栓连接。中间泥浆罐密封装置安装在驱动装置安装后完成。

  旋转笼挂入主柱内,简单稳固,在安装吸入管之前,旋转笼的上端与驱动装置的连接螺栓连接,下端通过连接角钢与中间粘土罐连接。

  3、驱动装置的安装

  整个中心传动刮泥机传动装置挂至主柱顶部,其固定孔与螺栓位置相对应,以保障减速器偏离主柱中间的方向与主柱至池壁顶部的方向相反。驱动装置就位,螺栓紧固,旋转轴承注满钙基润滑脂。

  4、工作桥的安装

  工作桥安装前,应在沉淀池半径方向搭设符合要求的脚手架,并在支撑部分垫木板,阻止损坏工作桥表面。

  应先将工作桥的底盘固定在驱动装置的盖板上,底盘栏杆的开启方向与工作桥的安装方向平行,连接孔重合。

  利用脚手架,参照装配图,将工作桥挂至固定位置,与底盘连接调整,保障工作桥直线度小于8 mm,并拧紧连接螺栓。

  按图纸分别将转笼上下两端与驱动装置的接头和中间泥浆罐的罐体连接。

  5、吸泥管的安装

  根据图纸,将吸入管用挂板悬挂在中心传动刮泥机的桁架下,吸入管刮刀指向沉淀池底部,吸水管与池底呈45度倾斜,而后抹灰后吸水管下边缘与池底距离大致相同,应注意池底的坡度。

  将吸入管的出口法兰与中间泥浆罐的螺栓连接,现场将法兰与吸入管的大端焊接;将吸入管的出口法兰与吸入管的连接法兰现场焊接,紧固各处螺栓。

  6、刮渣装置及附件的安装

  根据装配图,刮管器装置安装在吸入桁架上部,支架现场安装调整,使刮管器露出设计液位线100+5mm,安装中间泥浆罐密封装置,根据施工图纸要求,安装挡水裙板,裙板钢筋现场焊接。

  以上是中心传动刮泥机各部件安装方法的介绍,供大家参考,大家在安装前根据随机说明书进行安装,安装完后再按照相关说明书进行电气部分的安装。
