中心传动刮泥机的研发设计简介
编辑:潍坊汇晟环保设备有限公司   时间:2021-03-10

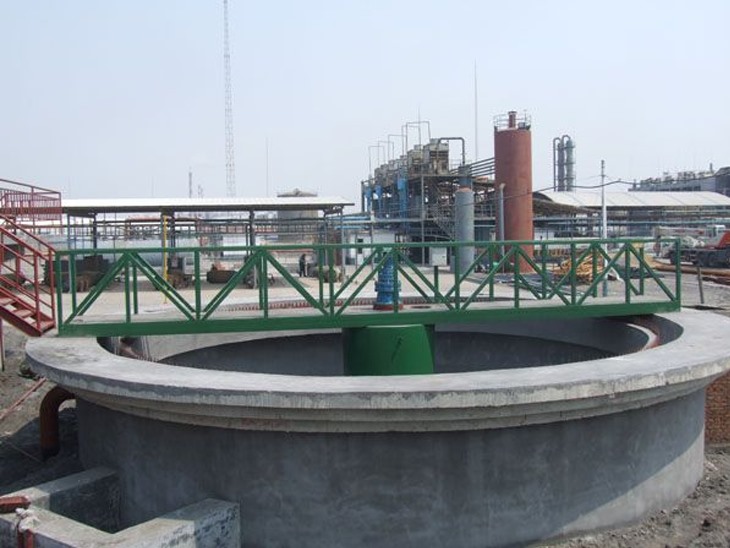

  据悉,中心传动刮泥机是一种基于穿孔排泥管和自动排泥器存在的弱点进行的研究。该装置安装在污水储罐底部,主要由中心旋转底座、刮吸泥双臂主管、吸泥管、刮泥挡板、主动及从动链轮、传动链条、罐体外置式变速传动装置等组成。工作原理:依靠罐体外置式变速传动装置带动内部的链传动装置,该装置又带动了中心旋转底座及刮吸泥双臂管作圆周转动,污泥靠罐内水柱压力从各吸泥管进入吸泥双臂主管,经过中心排泥管直压进入污泥池。

  该中心传动刮泥机的设计简介∶

  (1)罐体外置式变速传动装置∶采用3级变速即双级摆线针轮减速+减速机输出链轮减速,将动力传动至密封的与罐内连通的主动链轮。

  (2)内部链传动装置;主要有链条、链轮、链条托架及中心从动链轮,主动链轮处设有链条张紧装置。

  (3)密封∶因转速慢(15分钟一周),采用盘根密封便可,运行一周为一次排泥过程,每天视罐底油泥状况运行一至数次。

  (4)功率∶以1000m2污水储罐(直径11m)为例,经计算(计算略)变速传动装置配用功率只1kw。

  (5)中心旋转底座∶安装在污水罐底部中心,与罐底固定,吸泥管和排泥管与之相通。如罐内安装中心反应筒,中心旋转底座能与中心反应筒连接。

  (6)刮吸泥双臂∶每个吸泥管根据罐体直径、排泥量计算出排泥管径、数量,使之达到均匀吸泥的目的。刮泥板设于每个吸泥管外,刮泥臂上设支撑轮及拉紧杆。

  (7)电动蝶阀∶中心排泥管出罐安装电动蝶阀,电动蝶阀与变速传动装置同时动作。

  (8)控制装置∶可按自动控制和现场手动设计,变速传动装置电机选用防爆型,防护等类为IP55。

  为解决污水腐蚀问题,中心传动刮泥机内各部件可采用不锈钢材质。对钢制罐体的开孔处和中心筒连接处须进行防腐处理,罐壁开孔处须进行补强处理。
