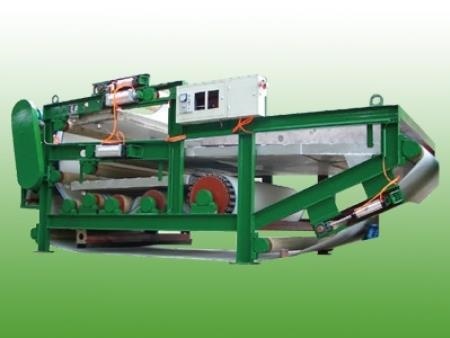

带式浓缩压滤一体机滤带纠偏的方案确定
编辑:潍坊汇晟环保设备有限公司   时间:2021-07-08

  据悉,应用带式浓缩压滤一体机过程,或多或少的会遇到滤带跑偏的现象,对此,只是进行防偏是不够的,需要安装纠偏的装置,对其进行实时纠偏才能解决问题。因手动纠偏会有误差较大、纠偏效率低、劳动强度较高等缺点,所以一些工程上会运用自动纠偏的装置。这样不但仅能增进纠偏的效率与精度,减少工人劳动的强度,还能自行调节滤带的偏移,继而实现了平稳准确又连续的运行。

  当前,工程中出现的纠纷装置有气动纠偏、机械式纠偏(无源纠偏)、液压式纠偏等技术。有研究经过对这几项技术进行了分析,并结合某污水处理厂的实际要求(包括纠偏精度、使用成本等)及浓缩机的工作环境,权衡利弊,研发设计了光电气纠偏装置,此装置不但能符合要求,也能够达保护环境的理念。该款光电气纠偏的装置设计如下:

  该装置由控制系统与气动执行机构组成。该装置的控制系统是由位移传感器、控制器等元件组成。位移传感器采用光电传感器,控制阀运用了气动比例阀;气动执行机构,由气缸、纠偏辊、导轨、滑块组成,气缸采用单活塞杆双用作气缸。

  在带式浓缩压滤一体机滤带跑偏之后,位移传感器便能检测到皮带位移,并且把此位移转换为电信号后送到PID控制器中,与预先,输入的值进行比较,其输出信号经气动比例同中的放大器放大后驱动比例阀动作而转变比例阀的开度;比例阀又控制气缸,气体驱动气缸工作而带动纠偏辊摆动,使得偏离位置的皮带回到原位置。

  整个系统的工作介质通常为压缩空气,系统包括电机、空气压缩机、冷却器、气罐、自动排水器、分水过滤器等元件或者是设备,其目的是得出干燥干净稳定的压缩空气,以符合纠偏的动力来源。此光电气装置有着控制精度越高、反应快、系统稳定牢靠等优点,并且使得带式浓缩压滤一体机实现了节能要求;由于系统的工作介质是压缩的空气,因此不会污染环境。
