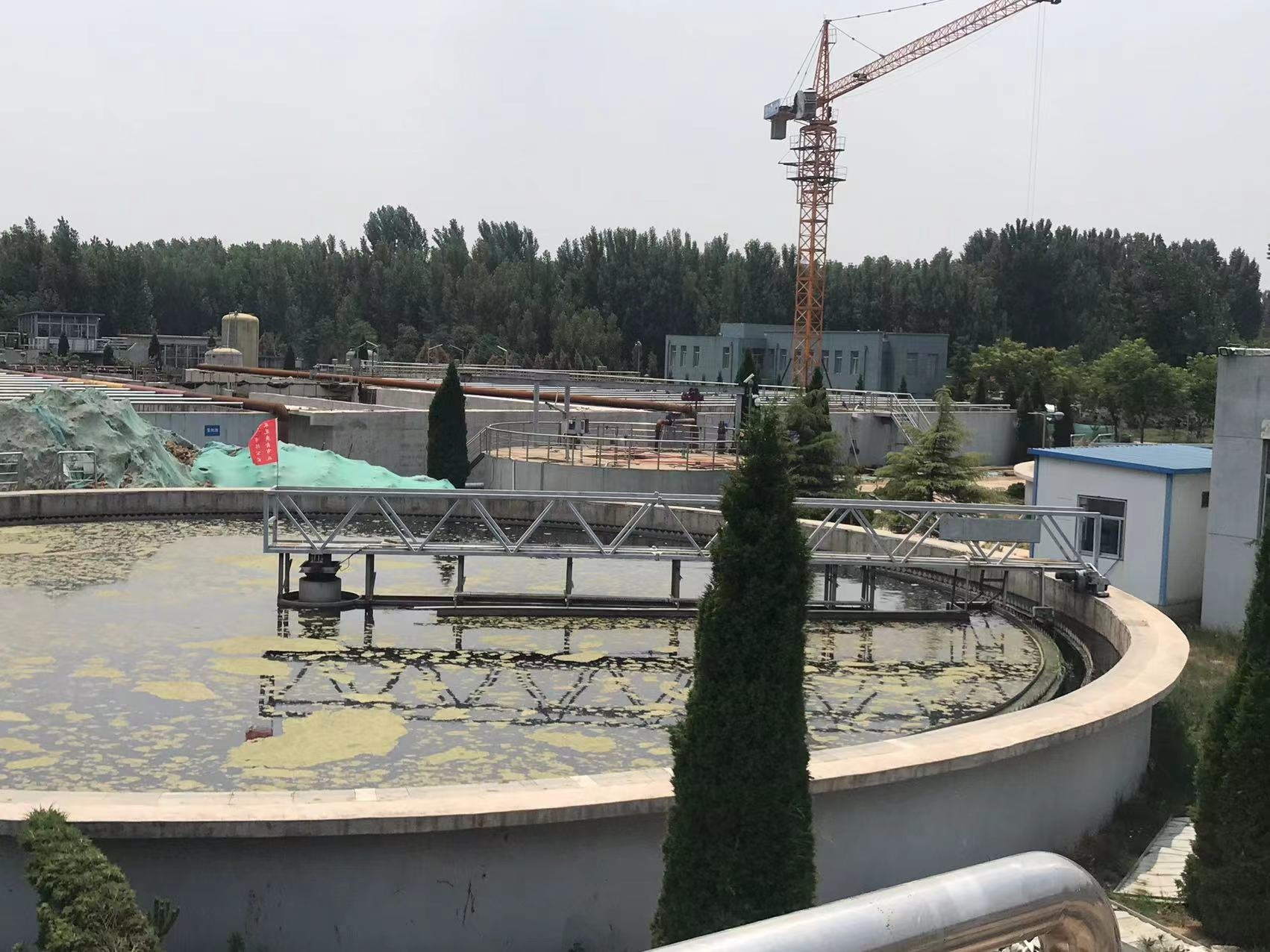

中心传动刮泥机部分装置的安装流程
编辑:潍坊汇晟环保设备有限公司   时间:2022-06-28

  一、中心传动刮泥机情轮的安装:

  通过测量混凝土/混凝土地面与沉淀池中心线之间的距离,确定惰轮的链齿中心线。将惰轮放在榫眼驱动轴上。凸出榫轴主轴的防转销轴与挡板中的孔对齐。用不锈钢件紧固。

  如有必要,调整榫轴上的调平螺栓,以确保链轮与沉淀池中心线和另一侧链轮之间的距离正确。确保链轮垂直。

  用手转动链轮,确认链轮转动是否灵活。仔细检查倒档链轮中心线之间的中心距离。从上齿轮的链齿中心线开始画一条垂直线,以确认所有链轮的链齿中心线是否对齐。

  二、安装榫轴(起轴):

  确定榫轴的中心线,以便按照布置图所示安装尾轴的驱动轴、下惰轮、上惰轮和下惰轮。

  榫轴的轴线在垂直和水平方向上对齐,两者之间的偏差为0125英寸(3.175mm)),这相当重要。

  确定沉淀池一侧榫眼轴的中心线。在沉淀池的另一侧重复该步骤。检查是否满足上述位置公差。如有必要,调整两侧。

  测量并标记榫眼轴定位点的位置。按照制造商的说明安装地脚螺栓。在安装榫眼轴之前,为已安装的地脚螺栓留出足够的时间进行固化。将榫眼轴放置在固化基础中的累积螺栓上,并使用中心传动刮泥机提供的三个水平调整螺栓调整榫眼轴的水平。

  注意:请参阅安装说明中的链轮章节,了解终端的水平调整。

  三、装配主轴:

  可伸缩主轴组件由三个管状部分和一些相关的金属紧固件组成。有关详细的装配说明,请参阅装配图。

  注意:在主轴端管上开一个键槽,使键槽与开裂的ncs-720s刮泥机链轮啮合。两(2)个键槽必须朝同一方向打开。将刮泥器链轮装配到驱动轴总成上时,将键槽对准“向上”方向。

  插入管道互锁键并用扣环固定。检查传动轴是否水平对齐,传动轴是否能自由转动。如有需要,调整调平螺栓。

  将nh-78从动链轮键插入大端管的键槽中,组装拼合从动链轮,分体式从动链轮缠绕在干燥轴上,使用螺栓连接两个从动链轮,但不要整体拧紧,稍微松开紧固件,确认链轮齿中心线与池壁之间的偏移距离正确。然后,拧紧中心传动刮泥机主轴上的每个紧固件,使从动链轮的两半垂直粘在一起。然后,拧上垂直轮毂的垂直定位螺钉,以保持轴键静止。
