中心传动刮泥机回程导轨系统的安装过程
编辑:潍坊汇晟环保设备有限公司   时间:2022-07-15

  本篇章我们来说说中心传动刮泥机回程导轨系统的安装,具体过程如下:

  从沉淀池进水端确定并标记池壁支架上下地脚螺栓的中心线。在沉淀池污泥收集池的料斗处操作时,采用相同的操作方法。在沉淀池另一侧操作时,采用相同的操作方法。抄写员然后确定并标记中间池壁支架的中心线。

  测量池壁支架地脚螺栓的位置并做好标记。根据地脚螺栓制造商的说明安装地脚螺栓。在安装罐壁支架之前,留出足够的时间使安装的地脚螺栓凝固。

  将池壁支架放置在固化的地脚螺栓上。

  测量沉淀池中心线到沉淀池一端池壁支架末端的距离。使用机器提供的两个水平调整螺钉定位和调平罐壁支架。在沉淀池另一端操作时,采用相同的操作方法。在沉淀池另一侧操作时,采用相同的操作方法。

  操作结束时,在同一罐壁上安装的罐壁支架之间标记线。以标线为定位基准,安装定位中间池壁支架,并调平支架。

  检查每对池壁支架之间的沉淀池中心距离,以保持正确性和一致性。

  中心传动刮泥机的轨道:

  使用不锈钢螺钉和垫圈在每个池壁支架的末端安装拼接支架桥。拼接支撑桥也称为“走行轨”。

  将玻璃纤维结构的角撑放置在拼接支撑桥上。玻璃纤维结构的斜撑也称为“返回导轨”。将拼接支撑桥上的孔作为模板,在轨道上钻一个直径为0.406英寸或13/32英寸(10.3mm)的通孔。用不锈钢紧固件将轨道固定在拼接支撑桥上。

  注:拼接处玻璃纤维结构的角撑之间应留有0.25英寸(6.35mm)的间隙。

  返回导轨上的耐磨衬里条:

  较高功率回流轨耐磨衬里应延伸到回流轨内边缘外0.375英寸(9.53mm),或根据布局图安装。

  标准耐磨衬里为2.625英寸(66.7mm)宽的耐磨衬里。标记距水池中心线1.117英寸(28.38mm)的固定点。沉淀池中心线与沉淀池两端及两侧的回流导轨相邻。根据这些标记划线。

  在尾轴沉淀池出口端安装耐磨衬里。将整个耐磨衬里条放在划线上。这样,可以通过耐磨衬里条上的孔看到划线。长方形孔应面向沉淀池的尾轴/出口端。

  标记每个长方形孔和圆孔的中心。

  注:在耐磨衬里的长方形孔中间标记紧固件的位置相当重要,这可以保障中心传动刮泥机紧固件允许耐磨衬里在沉淀池温度变化时膨胀和收缩。

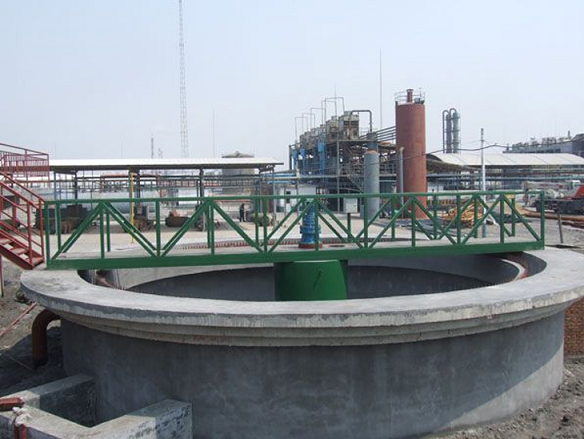

中心传动刮泥机回程导轨系统的安装过程
