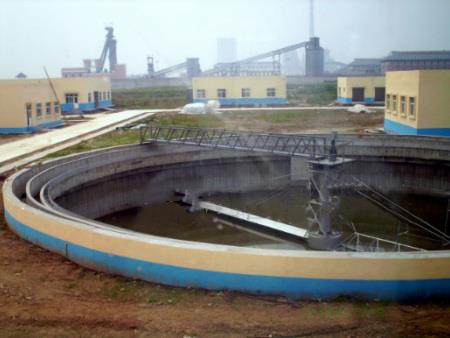

中心传动刮泥机中水下轴承的设计
编辑:潍坊汇晟环保设备有限公司   时间:2020-06-02

  中心传动刮泥机中的水下轴承主要起径向定位作用,采用滑动轴承,其主要构造如下介绍:

  一、轴承瓦的设计:

  考虑长期在污水中工作,轴瓦材料选用尼龙。尼龙具有自润滑性,并且耐油、耐磨、耐冲击与疲劳,噪声低。

  水下轴承与搅拌轴配合。

  取轴瓦工作长度L=175m。

  轴颈的直径d=121mm。

  考虑尼龙具有遇水膨胀的特性和配合间隙,故轴瓦的内径为122m,外径为144mm。

  二、轴承座的设计:

  中心传动刮泥机中的轴承座是针对轴承瓦而设计的,由圆筒和底座组成。圆筒的内径等于轴承瓦的外径圆筒上端直径156m处有6个环形螺的外厚16mm,在直径198mm处钻有为轴承座的材料选择。

  三、压盖的设计:

  压盖是跟法兰相似的圆板,用螺钉紧固联接在轴承座上,防止轴瓦上下移动。内径34mm,外径168m,在直径156im处有6个环形布置的直径为8mm的螺栓孔。压盖的材料选择1Cr18Ni9T

  四、底板的设计:

  底板用来稳固轴承座的,外径为228m,厚12mm,在直径198mm处钻有6个直径为12mm的螺孔。底板的材料选择1Cr18Ni9Ti。

  五、小刮刀的设计:

  小刮刀设计形状大致为梯形,上底长232mm,下底长474mm,高506mm。材料采用厚度为5mm的不锈钢板。

  六、搅拌轴的设计:

  为了节省材料,中心传动刮泥机的搅拌轴设计成空心轴。根据水下轴承轴瓦的内径d=122m,故搅拌轴的外径取121m,长642mm,厚8mm

  七、连接圆管:

  连接圆管起连接固定作用。通过圆管,把小刮刀和搅拌轴连接成搅拌部分。圆管选用通径DN50,外径为60mm,厚5.5mm的无缝钢管。

  接圆管共有4根,长440mm分別别2根,长340m分別2根。
