自控型桁车式刮泥机的构造特征说明
编辑:潍坊汇晟环保设备有限公司   时间:2020-12-16

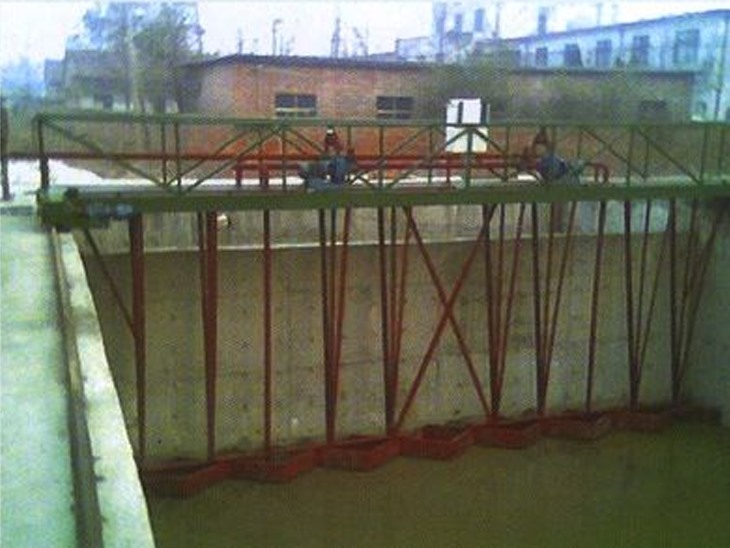

  本文小编讲解一种承载能力强、运行平稳、维修方便,能实现自动操作的桁车式刮泥机。该自控型刮泥机,包括了桁车式主梁、驱动装置和吸泥装置。

  具体结构特征是∶桁车式主梁为双梁结构,主梁下面固设了横行的虹吸管道与竖向的吸泥管;桁车式的主梁是为双梁结构,梁体为型钢组焊。主梁下固定有横行的虹吸管道和竖向的吸泥管道。梁体上还可铺设上钢板、设置了栏杆,以便于工作人员在上面自由的行走,既可以用作吸泥机的承载梁,又可作为沉铤池上的栈桥使用。

  吸泥管道的水下部分装有真空浮箱式刮泥板。真空浮箱式的刮泥板设计为菱形,两个菱形的浮箱结合位置处装设了吸泥管的吸泥口。在主梁在驱动装置驱动后,拖动了吸泥管移动刮泥之时,菱形的浮箱也随之移动,污泥即被菱形浮箱的箱体刮至两箱结合部位处的吸泥口,便于吸泥口将其吸入到刮泥管后排出。同时,在吸泥管的水下部分装置里的真空浮箱式的刮泥板,因其所具有的浮力是向上的,因此还可减小满载之时虹吸管中的污泥对于梁体向下的压力,保障梁体不发生下翘变形,浮箱式刮泥板的菱形浮箱之间由连杆连接固定为一整体。

  桁车式刮泥机刮泥板的下部装有泥层厚度测试电控探头,当泥层厚度累积达到设定厚度之时,电控探头产出一电信号,经过相应电器控制装置进行接通电源,机械开始工作;当泥层厚度清理达到设定的厚度时,电控探头再发出一电信号,通过电器控制装置切断电源,机械停止工作,从而实现吸泥机的自动控制。

  应用成果分析:采用双梁结构的主梁,既可以提高吸泥机构的承载能力,又可以用作沉淀池上面的栈桥来庆用,方便了工作人员对设备的维修,还能够实现桁车式刮泥机的自动控制。
