你了解旋转式格栅机的设计过程吗?
编辑:潍坊汇晟环保设备有限公司   时间:2021-04-08

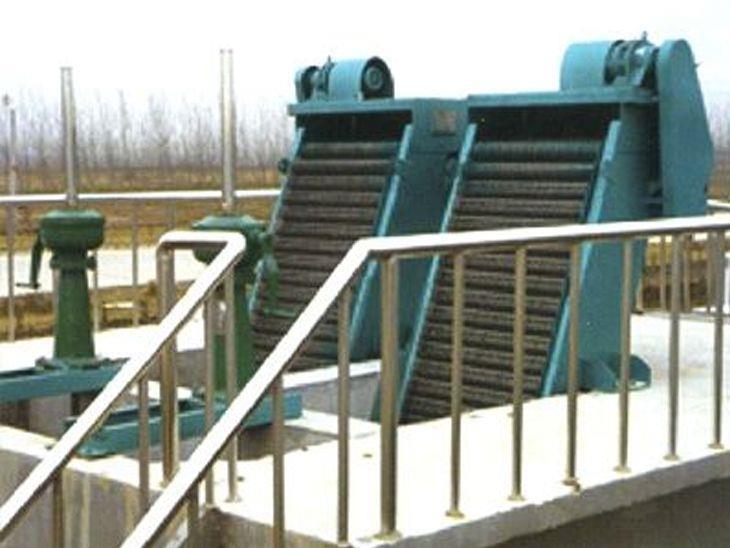

  据闻,旋转式格栅机适用于不同的渠深、渠宽和水深,其有着使用年限长,不易出故障;应用范围较广;格栅间隙较小可以到1mm;捞渣和除渣能力强;集合了回转钩齿式格栅除污机和阶梯式格栅除污机的优点等多项优点,该机设计过程如下:

  一、设计条件∶

  渠宽1000m、深度1500mm、栅隙1mm用途应用于MSBR膜池前要求滤除粒径1m以上的固体颗粒和细长纤维,防止固体颗粒破坏膜丝。

  二、设计过程:

  1、提出一种构想。将旋转格栅机架设置成与阶梯格栅栅齿的安装角度,即与水平成45°。通过改变机架的设计,可以得到如图3形式的机械构架,并且,与常用的75°回转细格栅机架具有相同的使用性能。

  2、需要设计一种能符合强度和成本要求的栅齿并且形成形如阶梯状的齿链。

  (1)栅齿外形的设计∶

  栅齿节距为100mm,主动链轮节距100mm,齿数6,轴孔φ为20xa,因齿链与水平成45°,为形成阶梯状齿形,卸渣面的确定,因链轮6齿,相临两齿较大交角为360/6-60°。齿形结构设计,通过严格的运动分析和计算机模拟,靠栅齿柄状部分,在栅齿排转到卸渣位时将残留在栅齿上的杂物顶出。在重力和转刷的作用下落入渍斗。

  (2)材料的选用:

  该旋转式格栅机可选用不锈钢2mm制成,也可用ABS工程塑料注塑加工而成。考虑到制造成本一般采用ABS工程塑料加工制造,ABS工程塑料具有优良的综合性能,有相当好的冲击强度、尺寸稳定性好、电性能、耐磨性、抗化学药品性、染色性,成型加工和机械加工较好。ABS树脂耐水,无机盐、碱和酸类。并且密度1.05g/ml,远小于不锈钢密度7.9g/ml。整个齿链重量大幅度减低。

  (3)栅齿厚度齿的设计:

  旋转式格栅机采用的齿形因其有细长钩齿状结构,所以不论采用薄板不锈钢还是ABS工程塑料一般需要设计加强筋以强化钩状栅齿强度。这也是栅齿不能作得太薄的关键制约因素之一。同样栅隙下,相同的栅前水深和相同的过水面积下,不同栅齿厚度将决定格栅整机宽度。栅齿的钩状结构也是细长纤维容易继绕的对象,容易造成杂物返入棚内。它整个片状结构,无钩状结构,整体强度好,不需制作加强筋,栅片在2mm厚度时强度良好。
