中心传动刮泥机中保护装置的原理分析
编辑:潍坊汇晟环保设备有限公司   时间:2021-07-21

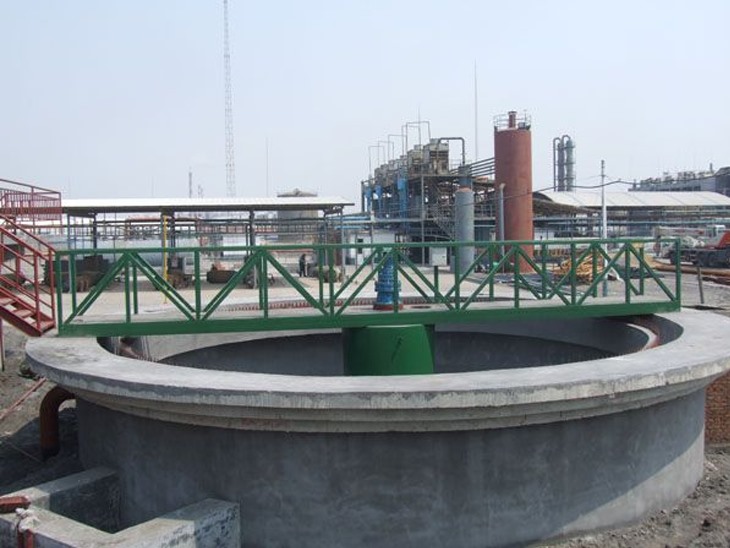

  我们知道,中心传动刮泥机主用于水厂、污水处理厂排出污泥与撇除池面的浮渣。为增进其性能,现对其驱动方式进行了改进。原一般的驱动方式有两种:一种是立式三级摆线针轮减速机直联传动,另一种卧式二级摆线针轮减速器,链传动与立式涡轮减速器的组合形式。现设计的新驱动方式采用了立式二级摆线针轮减速机直联传动。它比前面两种经济实用,简单直接多了,它只设计一个与回转支承啮合并符合传动要求的小齿轮,紧固在减速器输出轴端。

  其中,保护装置的基本原理如下∶

  一、限位保护:如果耙位已经到达上限位,则不能进行提耙操作;耙位在下限位,落耙操作不能进行;上下限位的设置,避免了耙位越限,造成恶性事故。

  限位装置由两个接近开关,两个中间继电器、上下限位指示灯组成;两个限位信号,均送入CPU.在自动运行时,由CPU对限位信号鉴别,并停止相应设备动作;手动运行时,限位继电器可在上下限位时,切断相应设备电源。

  二、断销保护原理∶在行走端梁端部,两台行星摆线针轮减速机与行走、拖动电机之间,分别由尼龙销连接,销在运行过程中会断裂;如果两台减速机中一台连接销断裂,另外一台减速机的销承重增加,在短时内也会断裂,迫使中心传动刮泥机停机,直接影响生产;断销还会造成一台电机空转,另一台电机负荷成倍的增加,严重的还会烧坏。

  本控制系统根据中一台行走、拖动传动尼龙销断裂,另一台电流增加的原理,采取电流信号,在异常情况出现时,及时发出报警信号。

  三、停机信号输出∶中心传动刮泥机工作时,行走、拖动电机运转,由控制回路输出开关量可将信号传到上位机,显示“开机”、“停机”状况。
