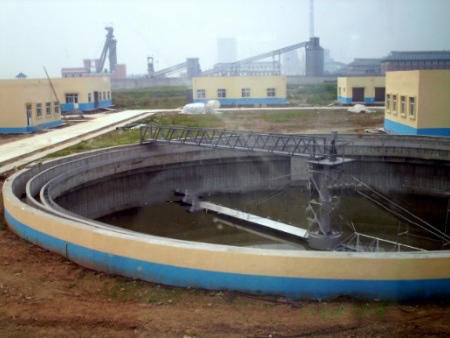

中心传动刮泥机自动化系统的特点与原理
编辑:潍坊汇晟环保设备有限公司   时间:2021-07-30

  中心传动刮泥机自动化控制系统有着以下功能与特点:

  1、可以控制液压泵电机、拖动电机和行走电机;

  2、可以控制提耙电磁阀、落耙电磁阀和卸荷电磁阀;

  3、自行采集工况的参数,自动调整耙位的高低,有限位保护;

  4、分别检测行走电机、拖动电动机运行的参数,分析了断销之时的电流状况,并有断销保护,给出报警信号,便于采取相应措施;

  5、采用弱电信号传递,使用安全,线路简化。

  其工作原理如下:

  当中心传动刮泥机运转时,运用底部刮板将泥刮集到了集泥槽,而后排放出来,当污泥量大时,行走电动机与拖动电动机的电流增加,电流变送器将电流变化状况送到CPU.CPU分析输入信号,指挥刮泥机转动;在行走电机与拖动电机的电流增到它们额定电流和的90%时,CPU发出指令,液压泵、泄荷电磁阀同时启动,泄荷1min结束,提耙电磁阀开启,开始进行提耙,伴随耙位缓慢的行高,行走负荷减小,电流减到额定负荷的70%,液压泵停止运转,提耙电磁阀失电,提耙结束。

  伴随刮板不断的刮集污泥于污泥槽里,行走的负载减小,在电流降到额定电流70%以下,开启液压泵、泄荷电磁阀1min后,泄荷停止,落把电磁阀动作,落耙开始,随着耙位下降,负荷增加,当负荷增加到额定电流的85%时,落耙结束。

  保护装置的原理如下∶

  限位保护:如若耙位已到达了上限位,则不能进行提把操作;耙位于下限位,落耙操控不能进行;上下限位的设置,避免了耙位产生越限,构成恶性的事故。

  限位装置是由两接近开关,两中间继电器、上下限位指示灯组成;两个限位信号,均送入CPU,在自动运行时,由CPU对限位信号鉴别,并停止相应设备动作;手动运行时,限位继电器可在上下限位时,切断相应设备电源。

  断销保护原理∶在行走端梁的端部,两行星摆线针轮减速机和行走、拖动电机之间,分别由尼龙销连接,销在工作过程中会断裂;如果两台减速机中一台连接销断裂,另外-一台减速机的销承重加大,在短时内也会断裂,迫使得中心传动刮泥机停机,直接影响生产;断销还会造成一台电机空转,另一台电机负荷成倍的增加,或者烧坏。
